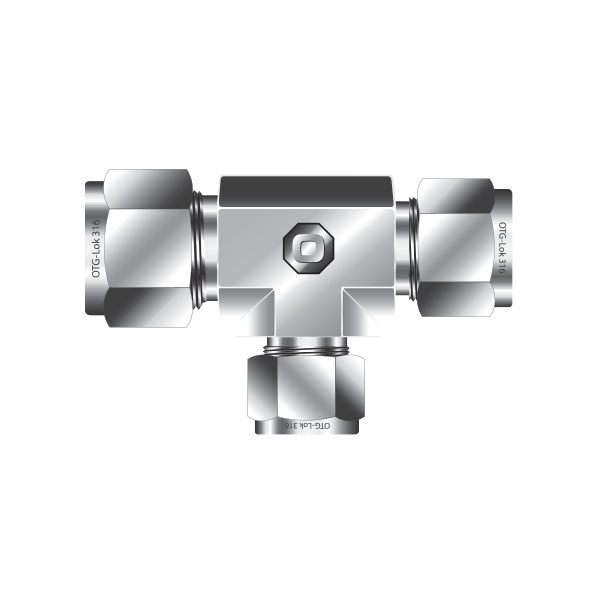

Reducing Union Tee

ORT
ORT_01
PDF Download
CAD Download
Connects fractional tube
Untitled Document
Part
No.		 Port1
D		 Port2
D1		 Port3
D2		 E

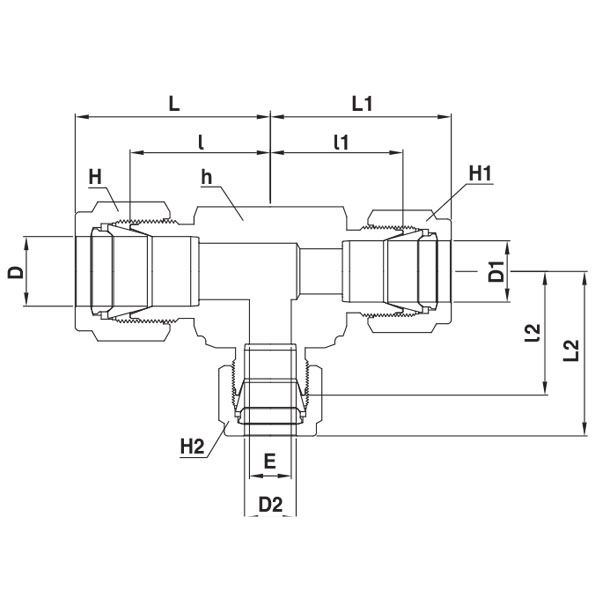

Min.		 Width across flat l l1 l2 L L1 L2
h H H1 H2
in. mm in. mm in. mm in. mm in. mm in. mm in. mm
ORT 4-2 1/4 6.35 1/4 6.35 1/8 3.17 2.28 1/2 12.70 9/16 14.28 9/16 14.28 7/16 11.11 19.55 19.55 17.90 26.91 26.91 24.50
ORT 4-6 1/4 6.35 1/4 6.35 3/8 9.52 4.82 5/8 15.87 9/16 14.28 9/16 14.28 11/16 17.46 21.92 21.92 23.10 29.28 29.28 30.46
ORT 4-8-8 1/4 6.35 1/2 12.70 1/2 12.70 4.82 13/16 20.64 9/16 14.28 7/8 22.22 7/8 22.22 24.40 25.90 25.90 31.76 36.06 36.06
ORT 6-4-6 3/8 9.52 1/4 6.35 3/8 9.52 4.82 5/8 15.87 11/16 17.46 9/16 14.28 11/16 17.46 23.10 21.92 23.10 30.46 29.28 30.46
ORT 6-4 3/8 9.52 3/8 9.52 1/4 6.35 4.82 5/8 15.87 11/16 17.46 11/16 17.46 9/16 14.28 23.10 23.10 21.92 30.46 30.46 29.28
ORT 6-8 3/8 9.52 3/8 9.52 1/2 12.70 7.11 13/16 20.64 11/16 17.46 11/16 17.46 7/8 22.22 25.90 25.90 25.90 33.26 33.26 36.06
ORT 8-4-6 1/2 12.70 1/4 6.35 3/8 9.52 4.82 13/16 20.64 7/8 22.22 9/16 14.28 11/16 17.46 25.90 25.90 25.90 36.06 31.76 33.26
ORT 8-4-8 1/2 12.70 1/4 6.35 1/2 12.70 4.82 13/16 20.64 7/8 22.22 9/16 14.28 7/8 22.22 25.90 24.40 25.90 36.06 31.76 36.06
ORT 8-6-6 1/2 12.70 3/8 9.52 3/8 9.52 7.11 13/16 20.64 7/8 22.22 11/16 17.46 11/16 17.46 25.90 25.90 25.90 36.06 33.26 33.26
ORT 8-4 1/2 12.07 1/2 12.70 1/4 6.35 4.82 13/16 20.64 7/8 22.22 7/8 22.22 9/16 14.28 25.90 25.90 24.40 36.06 36.06 31.76
ORT 8-6 1/2 12.70 1/2 12.70 3/8 9.52 7.11 13/16 20.64 7/8 22.22 7/8 22.22 11/16 17.46 25.90 25.90 25.90 36.06 36.06 33.26
ORT 10-6 5/8 15.87 5/8 15.87 3/8 9.52 7.11 15/16 23.81 1 25.40 1 25.40 11/16 17.46 28.70 28.70 28.70 38.86 38.86 36.06
ORT 12-8-12 3/4 19.05 1/2 12.70 3/4 19.05 10.41 1-1/16 26.98 1-1/8 28.58 7/8 22.22 1-1/8 28.58 29.71 29.71 29.71 39.87 38.37 39.87
ORT 12-4 3/4 19.05 3/4 19.05 1/4 6.35 4.82 1-1/16 26.98 1-1/8 28.58 1-1/8 28.58 9/16 14.28 29.71 29.71 28.21 39.87 39.87 35.57
ORT 12-6 3/4 19.05 3/4 19.05 3/8 9.52 7.11 1-1/16 26.98 1-1/8 28.58 1-1/8 28.58 11/16 17.46 29.71 29.71 29.71 39.87 39.87 37.1
ORT 12-8 3/4 19.05 3/4 19.05 1/2 12.70 10.41 1-1/16 26.98 1-1/8 28.58 1-1/8 28.58 7/8 22.22 29.71 29.71 29.71 39.87 39.87 38.37
ORT 12-16 3/4 19.05 3/4 19.05 1 25.40 15.74 1-3/8 34.92 1-1/8 28.58 1-1/8 28.58 1-1/2 38.10 34.43 34.43 36.83 49.02 49.02 45.70
ORT 12-20 3/4 19.05 3/4 19.05 1-1/4 31.75 15.74 1-11/16 42.86 1-1/8 28.58 1-1/8 28.58 1-7/8 47.63 39.41 39.41 44.45 49.57 49.57 66.55
ORT 14-8 7/8 22.22 7/8 22.22 1/2 12.70 10.41 1-1/4 31.75 1-1/4 31.75 1-1/4 31.75 7/8 22.22 34.54 34.54 35.54 44.70 44.70 44.70
ORT 16-12-12 1 25.40 3/4 19.05 3/4 19.05 15.74 1-3/8 34.92 1-1/2 38.10 1-1/8 28.58 1-1/8 28.58 36.83 34.54 35.54 49.02 45.70 45.70
ORT 16-4 1 25.40 1 25.40 1/4 6.35 4.82 1-3/8 34.92 1-1/2 38.10 1-1/2 38.10 9/16 14.28 36.83 36.83 33.04 49.02 49.02 40.40
ORT 16-6 1 25.40 1 25.40 3/8 9.52 7.11 1-3/8 34.92 1-1/2 38.10 1-1/2 38.10 11/16 17.46 36.83 36.83 35.54 49.02 49.02 41.90
ORT 16-8 1 25.40 1 25.40 1/2 12.70 10.41 1-3/8 34.92 1-1/2 38.10 1-1/2 38.10 7/8 22.22 36.83 36.83 35.54 49.02 49.02 44.70
ORT 16-12 1 25.40 1 25.40 3/4 19.05 15.74 1-3/8 34.92 1-1/2 38.10 1-1/2 38.10 1-1/8 28.58 36.83 36.83 35.54 49.02 49.02 45.70
ORT 20-12-12 1-1/4 31.75 3/4 19.05 3/4 19.05 15.74 1-11/16 42.86 1-7/8 47.63 1-7/8 28.58 1-1/8 28.58 44.45 39.41 39.41 66.55 49.57 49.57
ORT 20-12 1-1/4 31.75 1-1/4 31.75 3/4 19.05 15.74 1-11/16 42.86 1-7/8 47.63 1-7/8 47.63 1-1/8 28.58 44.45 44.45 39.41 66.55 66.55 49.57
ORT 24-20-20 1-1/2 38.10 1-1/4 31.75 1-1/4 31.75 27.68 2 50.8 2-1/4 57.15 1-7/8 47.63 1-7/8 47.63 50.80 49.62 46.92 77.97 71.72 71.72
ORT 24-8 1-1/2 38.10 1-1/2 38.10 1/2 12.70 10.41 2 50.8 2-1/4 57.15 2-1/4 57.15 7/8 22.22 50.80 50.8 44.58 77.97 77.97 54.74
ORT 24-12 1-1/2 38.10 1-1/2 38.10 3/4 19.05 15.74 2 50.8 2-1/4 57.15 2-1/4 57.15 1-1/8 28.58 50.80 50.8 44.58 77.97 77.97 54.74
ORT 24-16 1-1/2 38.10 1-1/2 38.10 1 25.40 22.35 2 50.8 2-1/4 57.15 2-1/4 57.15 1-1/2 38.10 50.80 50.8 47.75 77.97 77.97 59.94
Connects metric tube
Untitled Document
Part
No.		 Port1
 Port2 Port3 E
Min.		 Width across flat l l1 l2 L L1 L2
h H H1 H2
D D1 D2
ORT 3M-6M 3 3 6 2.4 12.7 12 12 14 18.0 18.0 19.6 24.6 24.6 27.0
ORT 8M-6M 8 8 6 4.8 15 16 16 14 21.3 21.3 20.5 28.8 28.8 28.0
ORT 10M-6M 10 10 6 4.8 17.4 19 19 14 23.9 23.9 22.4 31.5 31.5 29.8
ORT 10M-12M 10 10 12 7.9 20.6 19 19 22 25.9 25.9 25.9 33.5 33.5 36.0
ORT 12M-6M-10M 12 6 10 4.8 20.6 22 14 19 25.9 24.4 25.9 36.0 31.8 33.5
ORT 12M-6M-12M 12 6 12 4.8 20.6 22 14 22 25.9 24.4 25.9 36.0 31.8 36.0
ORT 12M-10M-10M 12 10 10 7.9 20.6 22 19 19 25.9 25.9 25.9 36.0 33.5 33.5
ORT 12M-10M 12 12 10 7.9 20.6 22 22 19 25.9 25.9 25.9 36.0 36.0 33.5
ORT 12M-6M 12 12 6 4.8 20.6 22 22 14 25.9 25.9 24.4 36.0 36.0 31.8
ORT 15M-12M 15 15 12 9.8 25.4 25 25 22 28.7 28.7 28.7 38.8 38.8 38.8
ORT 16M-12M 16 16 12 9.8 25.4 25 25 22 28.7 28.7 28.7 38.8 38.8 38.8
ORT 18M-12M 18 18 12 9.8 27 30 30 22 29.7 29.7 29.7 39.8 39.8 39.8
ORT 20M-12M-20M 20 12 20 9.8 34.9 32 22 32 32.5 32.5 32.5 42.6 42.6 42.6
ORT 20M-6M 20 20 20 4.8 34.9 32 32 14 32.5 32.5 31.0 42.6 42.6 38.4
ORT 20M-10M 20 20 20 7.9 34.9 32 32 19 32.5 32.5 32.5 42.6 42.6 40.1
ORT 20M-12M 20 20 12 9.8 34.9 32 32 22 32.5 32.5 32.5 42.6 42.6 42.6
ORT 20M-25M 20 20 12 15.9 34.9 32 32 38 34.3 34.3 36.8 44.4 44.4 49.1
ORT 20M-32M 20 20 32 15.9 46 32 32 50 42.5 42.5 49.3 52.6 52.6 72.3
ORT 22M-12M 22 20 12 9.8 34.9 32 32 22 32.5 32.5 32.5 42.6 42.6 42.6
ORT 25M-20M-20M 25 20 20 15.9 34.9 38 32 32 36.8 34.3 34.3 49.1 44.4 44.4
ORT 25M-10M 25 25 10 7.9 34.9 38 38 19 36.8 36.8 34.3 49.1 49.1 38.9
ORT 25M-12M 25 25 12 9.8 34.9 38 38 22 36.8 36.8 34.3 49.1 49.1 44.4
ORT 25M-20M 25 25 20 15.9 34.9 38 38 32 36.8 36.8 34.3 49.1 49.1 44.4
ORT 32M-20M 32 32 20 15.9 46 38 38 32 49.3 49.3 42.5 72.3 72.3 52.6
ORT 38M-32M-32M 38 32 32 28.6 50.8 60 38 38 56.4 54.7 54.7 84.0 77.7 77.7
ORT 38M-20M 38 38 20 15.9 50.8 60 60 32 56.4 56.4 47.9 84.0 84.0 58.0
ORT 38M-25M 38 38 25 21.8 50.8 60 60 38 56.4 56.4 50.4 84.0 84.0 62.7
